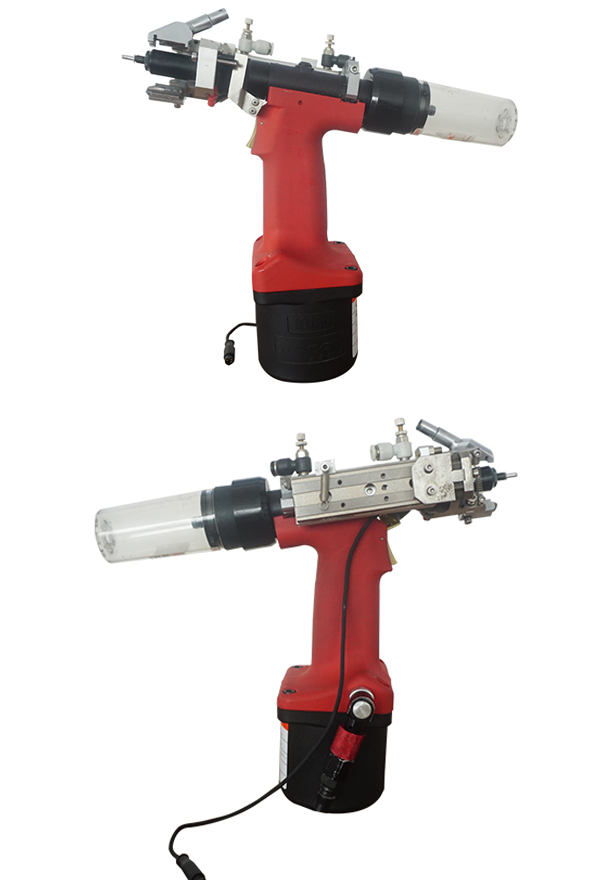

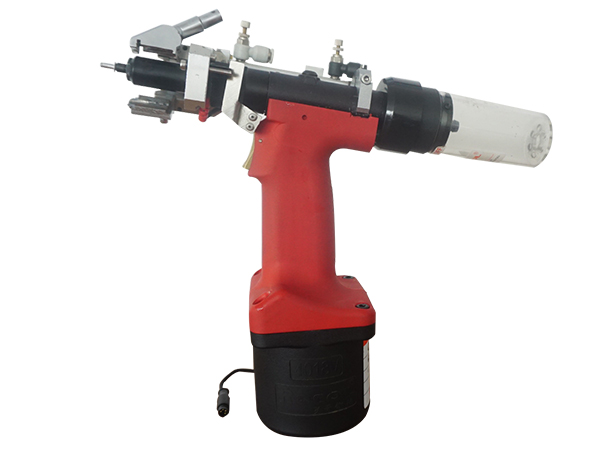

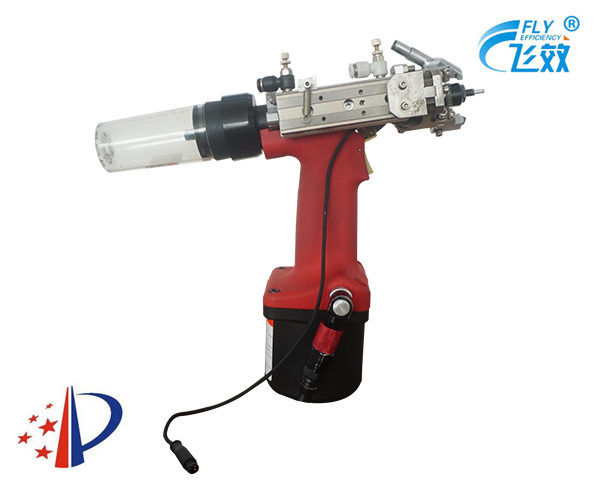

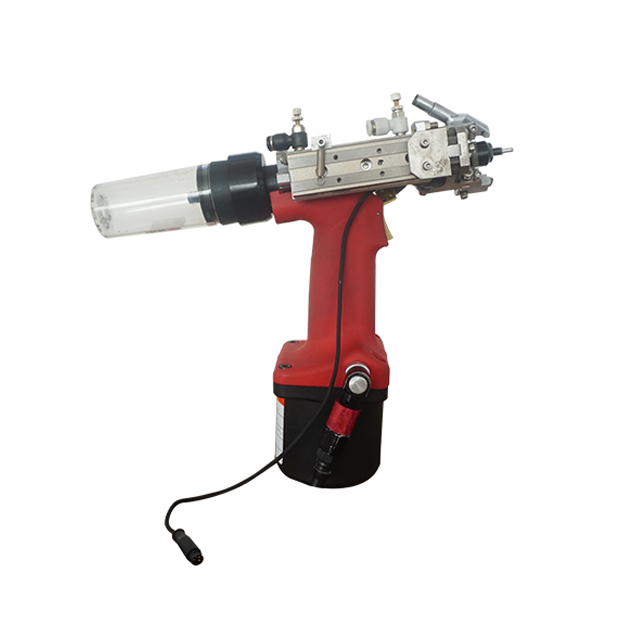

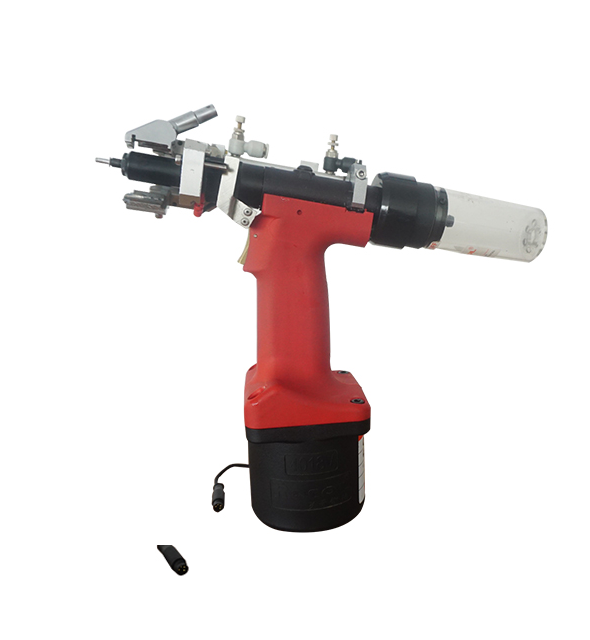

飛效拉釘槍

【產品特點】輕巧美觀實用，手持重量輕，手握感舒適，拉釘后坐力小，產品采用氣壓浮動式的開關扳機結構，相比傳統的杠桿

全國服務熱線
4006 - 784 - 785

自動化緊固專家——專注鉚接緊固行業16年

　　全塑鋼本體設計，堅固耐用，操作最簡單，使用最舒適，工作最穩定，是鉚接φ2.4-φ6.4規格的各種材質鉚釘?shù)淖罴堰x擇，通過多項極其嚴苛的工況測試，獲得歐盟CE認證，性能安全可靠。
　　1全新一代拉鉚槍機種，外觀簡潔美觀（具備自吸釘功能）。
　　2殼體采用特殊塑鋼合成材料，堅固耐用，滿足各種苛刻的環境要求。
　　3開關采用氣門結構，相比較傳統拉釘槍的杠桿設計，使用更輕松舒適，壽命更長。
　　4零件模塊化設計，結構簡單緊湊。
　　5不需要借助任何工具就可以快速拆卸機頭，完成幾乎所有的維護保養工作，操作簡單快捷。
　　6本系列為自吸式氣動拉鉚工具，配有吸釘裝置，卸下收釘筒，吸釘功能自動斷開，設計安全合理。

羅哥拉釘槍使用說明：

飛效自動拉釘機是由主機和拉釘槍組件構成

　　使用前請閱讀操作說明書。
　　使用前請戴防護眼鏡。
　　本工具在壓縮空氣5-7Kgf/cm2的范圍內操作。
　　請定期給工具清潔保養，如有故障請不要輕易拆修，請與全國各代理店或本廠聯系。
　　不允許在接上起源的情況下拆卸工具。
　　FX-4018V 吸釘：
　　鉚接范圍：φ2.4mm-φ4.0mm　　　　　　運動行程：18mm
　　最大拉伸力：7244N　　　　　　　　　槍管直徑：φ17.3mm
　　FX-4818V 吸釘：
　　鉚接范圍：φ3.2mm-φ4.8mm　　　　　　運動行程：18mm
　　最大拉伸力：11980N　　　　　　　　槍管直徑：φ20.5mm
　　FX-6420V 吸釘：
　　鉚接范圍：φ4.0mm-φ6.4mm　　　　　　運動行程：20mm
　　最大拉伸力：15440N　　　　　　　　槍管直徑：φ20.5mm
　　FX-6426V 吸釘：
　　鉚接范圍：φ4.8mm-φ6.4mm　　　　　　運行行程：26mm
　　最大拉伸力：24150N 　槍管直徑：φ22.3mm

正確的使用鼻嘴：

　　1平鼻嘴（圖1）適用于鉚接平面空間較大、鉚接帽沿較大、鉚釘釘梗偏短等情況。
　　2對于用細小工位，建議用凸嘴鼻（圖2）：但對釘梗長度有嚴格要求的。釘梗過短會造成拉不住釘、拉幾槍不斷釘及爪片、爪套損傷等問題。
　　3外鎖型嘴鼻（圖3）適用于外鎖型拉絲鉚釘，可更好的防止釘芯抽出。
　　4根據不同工位的需要及不同鉚釘，可選配特殊規格的鼻嘴，平鼻嘴（圖1）為產品標準配置。
　　5鼻嘴的孔徑，正確的鼻嘴與釘梗的間隙在（0.2-0.5mm）之間。（特殊要求不在此范圍）
　　維修與保養：
　　建議每一萬次拉釘后應清潔爪片、爪套、頂筒內的鋁、鐵屑?？捎行У姆乐箍ㄡ?、拉不斷及打滑的情況出現，以及可延長零件的使用壽命。
　　1斷開起源。（注意：任何情況下裝卸爪片時，都必須斷開氣源，否則會導致其它零件損耗?。。。?
　　2不需要任何工具，用手卸下槍頭殼（6#）。
　　3不需要任何工具，左手拉住鎖頭（5#）、右手旋下爪套（3#）。
　　4取下的爪片、頂筒、彈簧及爪套及時清潔，如需更好的及時更換。

更換油品：

　　當鉚槍使用一定的時間后，液壓油會發生變質或損耗，可能出現行程縮短，不能一次性拉斷鉚釘，請及時加注68#抗磨液壓油。
　　方式1：
　　1取下槍頭殼（6#），用內六角扳手緩慢松開（45#）加油螺絲，讓多余的油或氣泡溢出，并檢查組合墊圈（74#）是否損壞，若損壞需要及時更換。
　　2接上起源，讓加油孔對準收油桶（切記不能對準人員以及其他物品），然后按下扳機把廢油排出，倒立幾分鐘讓廢油排干凈。
　　3用產品配置針桶注油器加注液壓油，首先將注油器手動旋緊于加油孔，推動注油器，直至感覺有明顯阻力時，緩慢松開注油器推桿，反復幾次，直到油品不再冒氣泡、油位滿后，退出注油器，鎖緊（45#）加油螺絲。裝上槍頭殼，擦掉多余的溢油，清潔槍支，更換油品完畢。
　　方式1：
　　1取下槍頭殼，正立鉚槍，松開4個固定連接螺絲（53#）后倒立鉚槍，拔出氣缸（54#）后，抽出活塞盤。
　　2倒出廢油，用內六角扳手松開（45#）加油螺絲，擺放幾分鐘讓廢油排干凈，并檢查組合墊圖（74#）是否損壞，若損壞需要及時更換、
　　3倒立油缸（23#）從油管加68#液壓油，直到加油孔有油溢出，鎖緊（45#）加油螺絲后，直到油管加滿齊平為止，推進活塞盤，讓活塞盤反復下壓幾次，然后再次抽出活塞盤，再次加滿，直到油品不再冒泡。
　　4清潔氣缸及活塞盤，用毛刷將潤滑脂均勻涂抹在活塞盤0型圈及汽缸內臂上，再次推進活塞盤，壓下氣缸，鎖緊4個固定連接螺絲，鎖緊扭矩應為40kgf/cm以內。
　　5接上起源，反復空拉幾次后，將槍體擺正緩慢打開（45#）加油螺絲，讓多余的油溢出，然后再次鎖緊加油螺絲，裝上槍頭殼，擦掉多余的溢油，清潔槍支，更換油品完畢。

使用安全：

　　使用鉚槍時需要注意的安全防護事項！
　　1操作人員在使用本工具前需經過專業使用培訓。
　　2使用本工具前，先檢查工具各連接緊固部分是否松動，有無異常，發現異常情況，應送檢維修后使用。
　　3使用本工具時應佩戴安全防護手套護目鏡，不要將工具頭部對準人體任何部位，以防受到傷害。
　　4本工具不得使用除高壓空氣以為的其他氣體源。
　　5使用本工具時，空氣壓力最大不得超過8kgf/cm2。
　　6使用中發現工具損壞或有異常，請不要繼續使用，需送檢維修后再繼續使用。
　　7未經專業維修培訓人員，請勿拆卸維修本工具，拆卸工具前，請斷開起源。
　　8請注意保護本工具，勿用外力敲擊本工具，造成機械損壞。
